概述

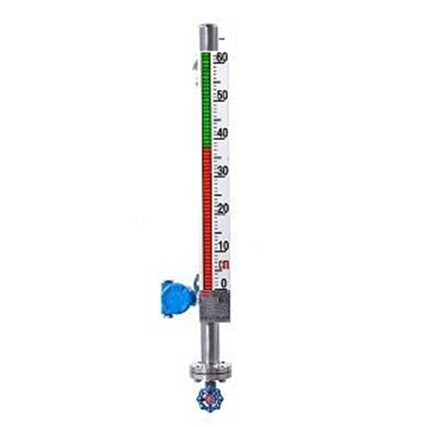

UHZ-500 LED雙色光柱液位計采用導體LED發光器件，具有亮度高、紅綠雙色顯示、可視距離更遠、標尺刻度更清晰、顯示范圍更大，產品更具系列化；液位顯示采用高亮度LED雙色發光電子模塊，紅、綠光柱顯示液位，白天觀察距離60m，夜間可達100m以上。該產品適用于石油、化工、冶金、食品、釀酒、醫院、化學、纖維、化肥及環保電力給水等部門，用以測量受壓容器或開口容器內的液位，液位計可直接顯示液位，亦可附加液位上下限報警和4-20ＭＡ遠傳變送，實現遠距離報警和監控。
工作原理
在液位計主導管內有一個磁性浮子，浮子根據介質的比重設計，浮子內磁鋼與容器內液面同一高度，液位LED顯示標尺內裝有半導體磁敏傳感器,并和LED發光模塊上下有序排列,與磁場相對應的半導體磁敏傳感器受磁后,觸發相應的數字電路,液位以上LED綠色顯示,液位以下LED紅色顯示;綠色顯示汽相,紅色顯示液相,紅綠交界處就是容器內的實際液位,液紅汽綠,一目了然
技術參數
公稱壓力：0.6 1.0 1.6 2.5 4.0 6.4 10.0 16.0MPa 介質溫度：-40～200℃ 介質密度：≥0.45g/cm3 介質粘度：≤0.02Pa.S （正常工作溫度下） 介質密度差：≥0.15g/cm3 連接法蘭標準：Hg20592－97。
連接法蘭規格：DN20，25，PN1.0、1.6、2.5、4.0；(可選) 接液材質：不銹鋼304、316、316L、PP、PTFE |
