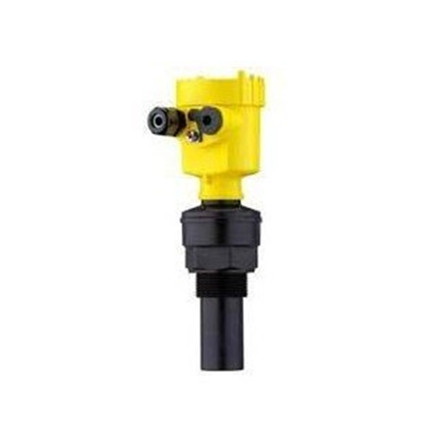

一體式超聲波
超聲波物位計的工作原理是由換能器（探頭）發出高頻超聲波脈沖，遇到被測介質表面被反射回來，部分反射回波被同一換能器接收u，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公司表示：S=C×T/2 由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
基本選型參數
應用：清水 污水 灰漿 泥漿 酸堿液 化學試劑 潤滑油 重油 瀝青 礦石 糧食 固體顆粒 1.測量范圍：0~15m（固體） 0~30m(液體) 2.工作頻率：55KHz 3.精度：量程的0.2% 4.輸出分辨率：實際量程的0.03% 5.工作壓力：-0.1MPa~4.0MPa 6.儀表顯示：LCD顯示液位或空間距離 7.模擬輸出：4~2OmA（HART） 8.發射角度：3~5度（取決于型號） 9.工作電壓：DC24V/AC220V，500Ω負載 10.工作溫度：-40℃~+70℃ 11.防護等級：IP67 |
