襯氟塑料防腐雙色石英玻璃管液位計GUS-F 襯氟塑料防腐雙色石英玻璃管液位計適用于腐蝕性介質且工作溫度又較高場合的液位測量，由于采用不銹鋼內襯聚四氟乙烯三通和直管組合，可靠性高。
產品工作原理：
雙色石英管液位計是通過自然光在液體中產生透、折射的光學原理，借助濾色紅綠玻璃，使液相顯示綠色，氣相顯示紅色。由于該液位計采用高純度石英管（99.99%SiO2），與其他類型液位計相比，具有指示精度高、顯示清晰、密封性能好、乃高溫、高壓、使用壽命長、重量輕、安裝維護簡便等特點，廣泛應用于石化、電力、鍋爐制造等行業。

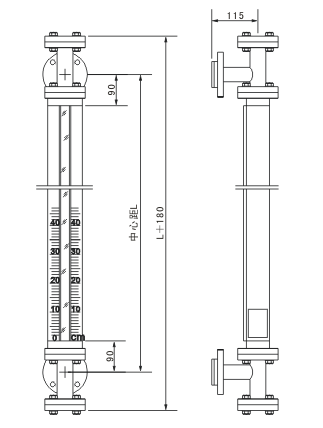

結構特點： 一、柔性管結構 石英管韌性較差，安裝時下列情況之一可使石英管承受而外應力而處于危險狀態； 1.容器兩個引出管的法蘭中心距有誤差。 2.兩個法蘭的密封面不在一個平面上。 3.高溫介質或伴熱管引起的表體熱膨脹，產生熱應力。 本公司采用柔性管結構后，很好地解決了上述原因引起的安裝和使用問題。 二、防爆結構 液位計帶有上下兩個防爆角閥門，閥內設有靈敏度很高的保險鋼珠（介質壓力≥0.2MPa），鋼珠可在石英管意外破裂時在內外差作用下自動堵住通道。防止介質外泄，發生意外事故。 三、無盲區設計 為增加觀測長度、提高液位計的性能，本公司在設計中消除了下端盲區，上端盲區也僅有90cm。
詳細技術參數：
1.測量范圍：（量法蘭間中心距）0~500mm--0~200mm 2.顯示范圍：測量范圍-2×90mm 3.工作壓力：≤1.6MPa（大于1.6MPa另議） 4.工作溫度：≤150℃ 5.連接法蘭標準：HG20592-97。若用戶采用其他標準請?jiān)谟嗀洉r(shí)注明。 6.來凝結法蘭規格：DN20,25、40、50 7.法蘭密封面：RF、M 8.接液材質：PTFE，99.99%SiO2石英管。
|
