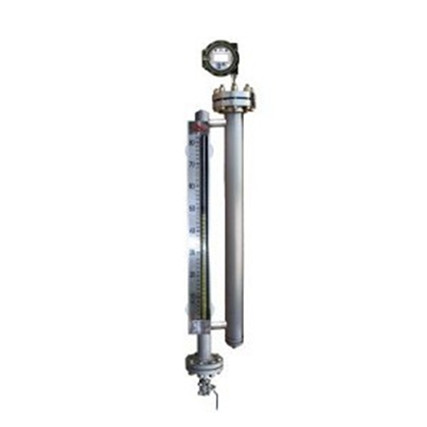

智能型電浮筒液位（界位）變送器 智能型電浮筒液位（界位）變送器具有測量精度高、性能可靠、長期穩定性好、使用方便，廣泛適用于電力、石油、化工、冶金、環保、建筑、食品等行業的生產過程中的液位、界位測量與控制。
結構原理
智能型電浮筒液位（界位）變送器由浮筒測量容 室 （ 頂 裝 式無）、浮筒、扭力管系統及電子測量系統等組成。浮筒浸沒在測量容 室 內 的 液 體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。浮筒容室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到與扭力管剛性連接的傳感器上，使傳感器輸出電壓發生變化，繼而被電子部件放大并轉換為 4～20mA 電流輸出。變送器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動 LCD 顯示及提供 HART 通信能力。變送器內的電子部件不僅可以對環境溫度補償和線性化處理能力，同時對由于過程溫度變化而引起的液體密度變化進行相應補償
主要技術參數 測量范圍：200～4000mm（更大量程可定做）
精度：液位測量±0.5％FS，界位測量±0.5％FS
重 復 性：≤±0.1％FS
死區：≤±0.2％FS 電源：12～30VDC
輸出信號：模擬量：4～20mADC 數字量：HART 1200 波特移頻鍵控（FSK） 液晶顯示：模擬量 mA 或液位、界位及百分數范圍 負載電阻：650Ω（24VDC 供電時） 密度范圍：50<ρ<2000 kg/m3 最小密度差：0.05 g/cm3 工作壓力：2.5～32.0MPa 介質溫度：-196～＋420℃ 環境溫度：-40～＋70℃ 供電影響：當電壓在規定的電壓最小值與最大值之間變化時，輸出變化≤±0.2％FS 防護等級：IP65 過程連接： 內浮筒式：采用 DIN 或 ANSI 法蘭標準，法蘭通徑 DN80 或 3”以上，更小法蘭尺寸請訂 貨時咨詢 外浮筒式：HG20592~20635-97 DN20 以上法蘭，其他法蘭標準（如 GB、JB/T、HGJ、 ANSI、DIN 等）請用戶在訂貨時注明
材質： 浮 筒：304；316 夾持體：碳鋼；304；316；哈氏 C 合金 外浮筒：碳鋼；304；316 |
