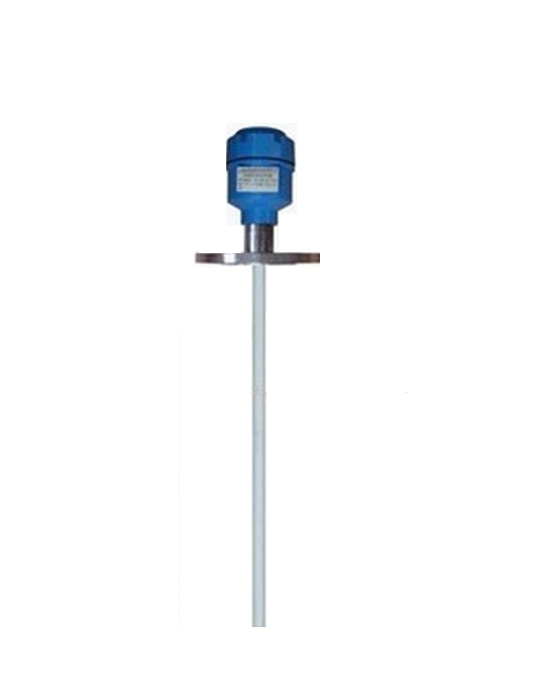

電容物位計 電容物位計的傳感器有多種結構，可以使用于導電、絕緣的液體或固體顆粒的工作介質中。適用于普通的液體、固體顆粒的容器、槽、或料斗的遠距離料位測量,而且此電容物位計以其能耐受惡劣的使用環境、高可靠等特點，可以應用于其他料位計、液位計工作困難的高壓、真空、高溫、低溫、強腐蝕液體、強震動等環境的液位和料位測量。
工作原理
電容式物位計的電容檢測元件是根據圓筒形電容器原理進行工作的，電容器由兩個絕緣的同軸圓柱極板內電極和外電極組成，在兩筒之間充以介電常數為e的電解質時，兩圓筒間的電容量為C=2∏eL/lnD/d，式中L為兩筒相互重合部分的長度；D為外筒電極的直徑；d為內筒電極的直徑；e為中間介質的電介常數。在實際測量中D、d、e是基本不變的，故測得C即可知道液位的高低
特點： 結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。 安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。 調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。 用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測 主要技術指標：
有效檢測范圍：0-20m
精 度：1.0
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：0～240℃
環境溫度：-20～75℃
輸出信號：4-20mA、二線制
供電電源：24V DC
負載電阻 ：＜600Ω
防護等級：IP65
|
