磁致伸縮液位傳感器的結構部分由不銹鋼管(測桿)、磁致伸縮線(波導絲)、可移動浮子(內有永久磁鐵)等部分組成。 傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量發射脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
技術特點 高分辨率 高精度、高穩定性、高可靠性 響應快 絕對位置輸出 性能價格比高 非接觸式測量、使用壽命長 多種輸出方式可供選擇 具有反向極性保護功能 防雷擊、防射頻干擾 抗震抗沖擊 結構精巧、環境適應性強 防污、防塵、防水 安裝方便、不需定期標定和維護
> 性能指標 量程范圍 0～20000mm 供電電源 24V±2.4 VDC 輸出形式 4～20mA；0～5V；0～10V 工作溫度 電子倉：－40℃～+85℃（最大范圍） 測桿：－40℃～+110℃（最大范圍） 輸出溫漂 50ppm/℃ 產品功耗 ＜60mA 工作壓力 浮球3.2MPa 輸出紋波 ＜20mV 線性誤差 優于0.05%FS；量程小于300mm的傳感器，誤差小于150μm 重復性誤差 優于0.002%FS 帶負載能力 4～20mA輸出：帶負載能力不低于500Ω 0～5V，0～10V輸出：最大輸出阻抗小于20Ω 測桿材料 304不銹鋼 316L 304外包聚四氟乙烯
連接形式 M18×1.5、M20×1.5、3/4－16UNF－2A（或者用戶特殊定制） 防護等級 IP67
|

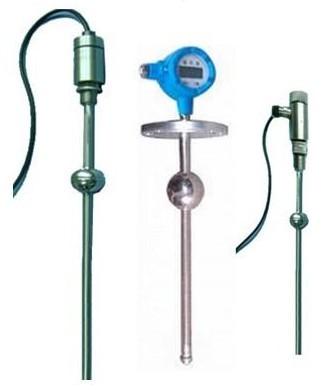

磁致伸縮液位傳感器
