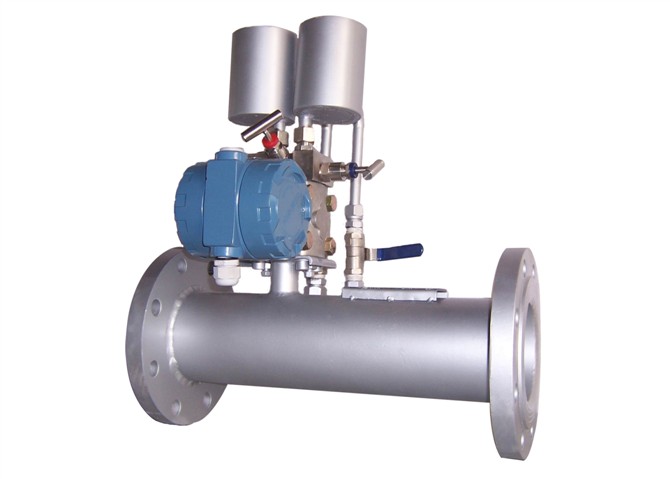

概述 V錐流量計是一種新型差壓式流量計，它由V錐流量傳感器、引壓附件與差壓變送器組成。V錐流量傳感器由同軸安裝在測量管內的迎流與背流錐形芯體對接構成，流體沿迎流錐形芯體逐漸節流收縮到管道內壁附近，隨后沿管道內壁與背流錐形芯體流出，在迎流錐體上游與背流錐體下游之間形成一定的壓力差，通過引壓附件與差壓變送器可以測量此壓力之差，從而實現流量測量的功能。 V錐流量計由于其結構簡單、牢固、易復制、通用性強、價格較低廉等特點，廣泛應用于石油、化工、天然氣等領域。本產品克服了標準孔板、文丘里管、噴嘴等節流裝置，諸如易磨損、壓損大、范圍度（量程比）小、現場安裝條件高、要求直管段過長等自身缺陷，它可以在很寬的雷諾數范圍內對各種流體的流量進行精確測量。V錐流量計與普通差壓式流量計比較，具有精確度高、長期精度穩定、重復性好，受安裝條件局限小、耐磨損、測量范圍度寬、適合臟污介質、壓力損失小、使用壽命長等特點?？梢詮V泛應用于各種領域，適合測量水、油、多種液體、蒸汽、空氣、天然氣、煤氣、石油氣、有機氣體、油渣等。 技術參數
測量介質：液體、氣體、蒸汽 公稱通經：DN25mm～DN2000mm 公稱壓力：≤16MPa; 最大≤42.0MPa 工作溫度：-40℃～600℃ 環境溫度：-40℃～60℃ 流量計精確度：±0.5%、±1.0%、±1.5% 結構形式：法蘭連接型、對夾型、特殊（按用戶需求） 安裝直管段長度：一般上游1～3D，下游0.5～1D 材質：碳鋼、304、316L、其它 流向：水平、垂直、其它 |
