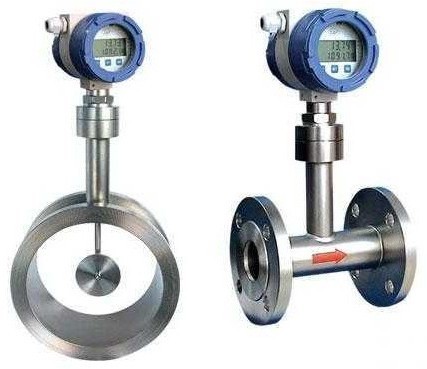

靶式流量計集流量、溫度、壓力檢測功能于一體，采用先進的單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗干擾能力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。已廣泛應用于半水煤氣、焦?fàn)t煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、污水、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。
工作原理
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。
技術參數 測量范圍：0-400t／h精度等級：0.5％FS 1.0％FS 2.0％FS 輸出信號：4～20mA 二線制輸出與流量成線性關系 供電電壓：12～36VDC 公稱壓力：1.6 2.5 4.0 6.4MPa 環境溫度：－30℃～60℃(特殊：-40℃～80℃） 介質溫度：普通型≤100℃（無散熱片） 高溫型≤400℃（帶散熱片） 接液材質：測量室為碳鋼或1Cr18i9Ti；其余為1Cr18Ni9Ti； 外殼材質：鑄鋁 法蘭標準：DIN2501 特殊型由用戶選擇 防護等級：IP65 最大累積流量顯示值50000單位，自動復位 阻尼時間：1～100秒任意可調 防爆形式、防爆標志、防爆合格證 |
