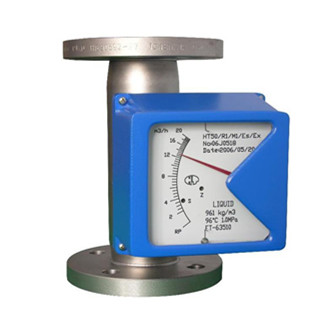

產品概述 金屬轉子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點。金屬轉子流量計可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
工作原理 被測介質自下而上流經測量管轉子上下端產生差壓形成上升力，當轉子所受上升力大于浸在流體中轉子重量，轉子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，轉子上下端差壓降低，作用于浮子的上升力與浸在流體中轉子重量平衡時，轉子便穩定在某一位置，轉子位置的高低即對應著被測介質流體的大小。轉子內置磁鋼，在轉子隨介質上下移動時，磁場隨轉子的移動而變化。
技術參數
精度： 標準型1．5級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
夾套的壓力等級為1．6MPa
介質溫度：－80℃-＋200℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3) DN25: <250mPFa.s DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃ 指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
供電電源：標準型24VDC二線制4－20mA
報警輸出：上限或下限瞬時流量報警 防護等級：IP65 |
